Стыковка конвейерных лент: методы, инструменты и ошибки

На зерновом элеваторе в Гродненской области конвейерная лента порвалась в самый разгар уборочной. Механики шесть часов искали вулканизационный пресс и мастера — оборудование простаивало. Потери оказались значительнее стоимости годового запаса запчастей. А решение было рядом: комплект механических замков BARGER на складе и понимание, как ими пользоваться.

Стыковка конвейерных лент — обязательная операция при монтаже нового конвейера и при ремонте повреждённой ленты. От правильного выбора метода зависит срок службы соединения, время простоя оборудования и затраты на обслуживание.

Три метода стыковки: сравнение

В промышленности применяют три основных способа соединить концы конвейерной ленты. У каждого — своя ниша, своё оборудование и свои ограничения.

Механические замки: когда скорость важнее всего

Механические замки — оптимальный выбор при аварийном ремонте. Работа занимает 15–40 минут в зависимости от ширины ленты, специального прогрева или особых условий не требуется.

Типы механических замков

Мы поставляем замки двух основных серий BARGER:

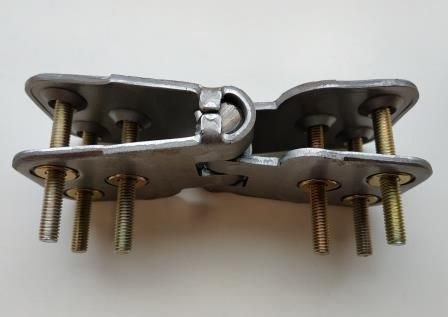

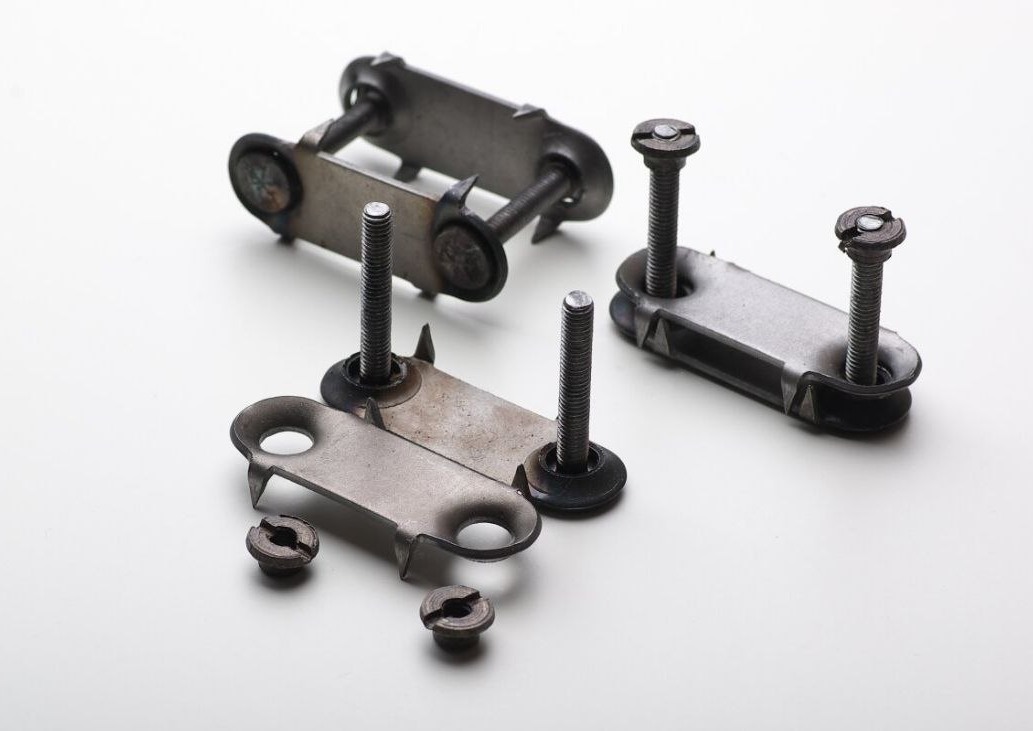

• BARGER B1, B2, B4, B7 — классические петлевые замки для резинотканевых лент. Подбираются по толщине ленты: B1 — тонкие ленты, B2 — средние, B4 и B7 — для лент большой толщины и тяжёлых нагрузок.
• BARGER MS35, MS45 серия MLT — замки пластинчатого типа. Обеспечивают плавный переход на роликах, подходят для лент с чувствительной поверхностью и конвейеров с малым диаметром барабана.

Как правильно установить замок

1. Обрежьте конец ленты строго перпендикулярно — используйте угольник и острый нож.
2. Зачистите поверхность ленты на 10–15 мм от края — снимите верхний слой резины для лучшего контакта.
3. Подберите замок по толщине ленты: B1 — тонкие ленты, B2 — средние, B4 и B7 — толстые и тяжелонагруженные. При сомнениях — позвоните, подберём.
4. Наложите замок на оба конца ленты и закрепите пробойником и молотком.
5. Проверьте равномерность закрепления — замки должны входить на одинаковую глубину по всей ширине.

Горячая вулканизация: максимальная прочность

Горячая вулканизация создаёт стык, по прочности близкий к целой ленте — 90–95%. Это единственный метод, который полностью восстанавливает механические свойства ленты. Применяется при монтаже конвейеров на горнодобывающих, цементных и металлургических предприятиях, где лента работает при высоких нагрузках непрерывно.

Процесс горячей вулканизации

Концы ленты ступенчато срезаются под углом, зачищаются и обезжириваются. Между ними укладывается сырая резина — прослойка, которая при нагреве до 140–160°C полимеризуется и сплавляется с основой ленты. Пресс удерживает стык под давлением 1–2 часа. Полное остывание — ещё 1–2 часа.

Процесс требует квалифицированного мастера и оборудования: вулканизационного пресса, нагревательных плит, специальных инструментов для разделки концов. Самостоятельно без опыта и оборудования горячую вулканизацию выполнить правильно практически невозможно.

ООО РИКАЛИН выполняет горячую вулканизацию с выездом на объект по всей Беларуси. Для предприятий Минска — в день обращения.

Холодная вулканизация: без нагрева

Холодная вулканизация — соединение концов ленты специальным двухкомпонентным клеем без нагрева. Прочность ниже, чем у горячей — 70–80% от целой ленты — но метод не требует дорогостоящего оборудования и допускает работу при температуре от +5°C.

Когда применять холодную вулканизацию

• Резинотканевые ленты лёгкой категории — когда горячая вулканизация избыточна по стоимости или нагрев недопустим по условиям работы.
• Пищевая промышленность — когда нельзя использовать нагрев из соображений гигиены.
• Лёгкие конвейеры — с нагрузкой до 3–5 т, где 70–80% прочности достаточно.
• Полевые условия — нет электричества или возможности транспортировать пресс.

Типичные ошибки при стыковке

Большинство преждевременных разрывов стыка — следствие нарушения технологии. Вот что чаще всего делают неправильно:

• Неровный срез концов. Даже небольшой перекос создаёт концентрацию напряжений. Используйте угольник и линейку, не режьте на глаз.
• Неправильный размер замка. Замок B1 на толстую ленту или B4 на тонкую — в обоих случаях стык прослужит в разы меньше расчётного срока. Подбирайте серию строго по толщине ленты.
• Вулканизация при низкой температуре. При температуре ниже +5°C горячая вулканизация даёт слабый шов. Переносите работу в помещение или используйте механические замки.
• Пропуск обезжиривания при холодной вулканизации. Чистота поверхности критична — жировые загрязнения снижают адгезию клея на 30–50%.
• Недостаточное время отверждения. Спешить при холодной вулканизации нельзя — минимум 2 часа при комнатной температуре до первого пуска.
• Натяжение сразу после стыковки механическими замками. Дайте 10–15 минут, чтобы убедиться в равномерном распределении нагрузки.

Как выбрать метод под вашу ленту

Выбор метода стыковки определяется несколькими ключевыми параметрами:

• Тип ленты. ПВХ ленты — исключительно пайка (сварка) или механические замки; клей для ПВХ не применяется. Резинотканевые ленты (ТК-200, БКНЛ-65) — все три метода.
• Срочность ремонта. Если конвейер нужно запустить в течение часа — только механические замки. При плановом обслуживании — горячая вулканизация.
• Нагрузка на ленту. При натяжении свыше 300 KN/m или тяжёлых абразивных грузах — горячая вулканизация. При умеренных нагрузках — замки или холодная вулканизация.
• Условия работы. Высокие температуры (свыше +80°C), масло или химически агрессивная среда — уточняйте совместимость метода и материалов замка.
